Трактор МТЗ 82 Беларус отличается от МТЗ 80 полноприводной формулой ходовой части 4Х4 за счёт ведущего переднего моста. Данная характеристика повышает ходовые и тяговые качества машины, что важно при выполнении полевых работ в составе почвообрабатывающих агрегатов, на транспортных работах по бездорожью и грунтам с повышенной влажностью. В зависимости от модификации МТЗ 82 ведущие мосты имеют разные исполнения конструкции. Традиционно трактор МТЗ 82 с 1975 года и современная его модификация МТЗ 82.1 комплектуется ПВМ универсально-портального типа с коническими парами шестерён конечных передач и самоблокирующимся дифференциалом. В статье мы уделим внимание именно этой конструкции моста, являющейся самой распространённой.

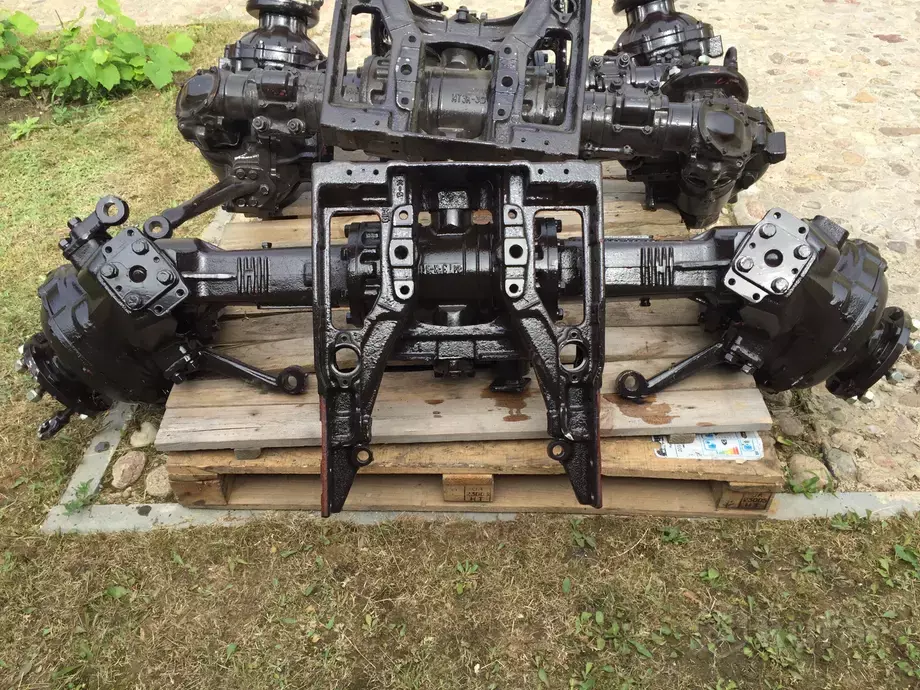

Портальный передний мост МТЗ 82

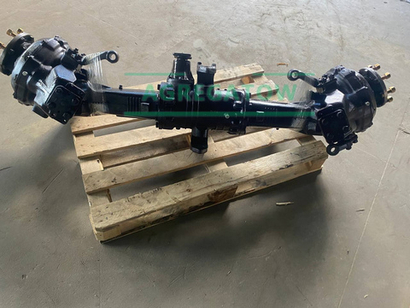

Исключением в комплектации является модель МТЗ 82.2 на которую установлен так называемый балочный ПВМ, с планетарно-цилиндрическими бортовыми редукторами. Данной конструкцией передних ведущих мостов комплектуются современные модели колёсных тракторов Беларус с повышенной нагрузкой на переднюю часть. Особенно положительно такой мост себя зарекомендовал на тракторах с использованием навесных фронтальных погрузчиков.
МТЗ 82 с балочным передним мостом
Устройство портального ПВМ МТЗ 82
Несущая балка моста состоит из корпуса главной передачи 23 и крышки 2, либо в новом исполнении из трёх частей ( корпуса и двух рукавов), соединённых своими фланцами болтами. К полураме трактора балка крепится шарнирным сочленением, обеспечивая поперечное качение в пределах 8-9°, реагируя на неровности дороги . В корпусе размещены коническая пара шестерён с винтовыми зубьями главной передачи и механизм дифференциала. В рукавах установлены подвижные кожухи полуосей колёсных редукторов. Изменение колеи осуществляется винтовыми механизмами, вращением которых выдвигаются кожухи с колёсами относительно корпуса моста. Фиксация колеи осуществляется стопорными клиньями 31 в левом и правом винтовых механизмов 1.
Схема ПВМ
Также для справки нужно отметить, что ранние трактора МТЗ 82 с рулевым управлением с ГУР комплектовались ПВМ со ступицами на 5 шпилек крепления колёс. Более поздние трактора с рулевой под насос дозатор(ГОРУ) комплектуются узлами с 8-ю шпильками на ступицах. Кроме этого, старый мост отличается увеличенным размером и формой отливки корпуса главной передачи с дифференциалом. Отливка имеет удлинённую часть на левую полуось (по ходу трактора), то есть корпус отлит за одно целое с рукавом левой полуоси. Также нужно обращать внимание на комплектацию бортовой части моста, где детали также могут отличатся. Новый мост имеет симметричную конструкцию балки из трёх частей, соединяющихся в своих фланцах ботами — центральной части корпуса под главную передачу с дифференциалом и двух рукавов полуосей.
Старый мост МТЗ 82
ПВМ МТЗ 82 со ступицами на 8 шпилек
Главная передача
Пара шестерён установлена в корпусе моста 23, принимает продольный вращательный момент от карданного вала привода ПВМ, преобразовывает в поперечный момент вращения относительно оси трактора и передаёт на дифференциал.
Передача мощности на передний мост осуществляется от раздаточной коробки, установленной с правой стороны КПП трактора, далее через два карданных вала и установленную между ними промежуточную опору. Раздатка обеспечивает отбор мощности от КПП через промежуточную шестерню и устройством своего механизма выполняет функции включения и выключения ПВМ. Промежуточная опора выполняет функции передачи крутящего момента от раздаточной коробки к главной передаче моста и предохраняет передний мост трактора от воздействия чрезмерных нагрузок срабатыванием фрикционной зубчатой муфты в своём составе.
Переключение режимов осуществляется тремя положениями рычага управления ПВМ, выведенным в кабину по правую руку водителя: « ПВМ выключен» — крайнее переднее положение рычага управления, «автоматический режим работы ПВМ» — среднее положение рычага, «ПВМ включён принудительно» — крайнее заднее положение.
Важно отметить, что полный привод МТЗ 82, по эксплуатационным правилам завода производителя, нужно включать только при движении трактора по грунтовым влажным дорогам или в процессе полевых работ. Запрещено эксплуатировать трактор с включённым ПВМ при движении по сухим дорогам с твёрдым покрытием, так как это приводит к нежелательным нагрузкам в приводе ПВМ и износу передних шин.
Эксплуатируя трактор традиционно используют автоматический режим включения ПВМ, когда механизм раздаточной коробки реагирует включением передачи мощности к переднему мосту при буксовании задних ведущих колёс трактора. Принудительный режим используют при непосредственной работе трактора в агрегате с почвообрабатывающими машинами на увлажнённых грунтах.
В заключение хочется сказать, что в отличие от балочного моста, конструкция традиционного портального ПВМ МТЗ 82 своим бесступенчатым регулированием колеи и шириной передних ведущих предусматривает все необходимые настройки для работ в составе с пропашными агрегатами при возделывании всех пропашных культур. Исправная работа переднего моста зависит от хорошей и своевременной смазки всех частей механизма, целостности уплотнителей в конструкции узла, настройки допустимых зазоров в подшипниках вращения и зацеплении зубчатых пар. А также важным фактором влияющим на работу переднего ведущего моста и рабочий ресурс его механизмов оказывает техническое состояние всех узлов привода.
