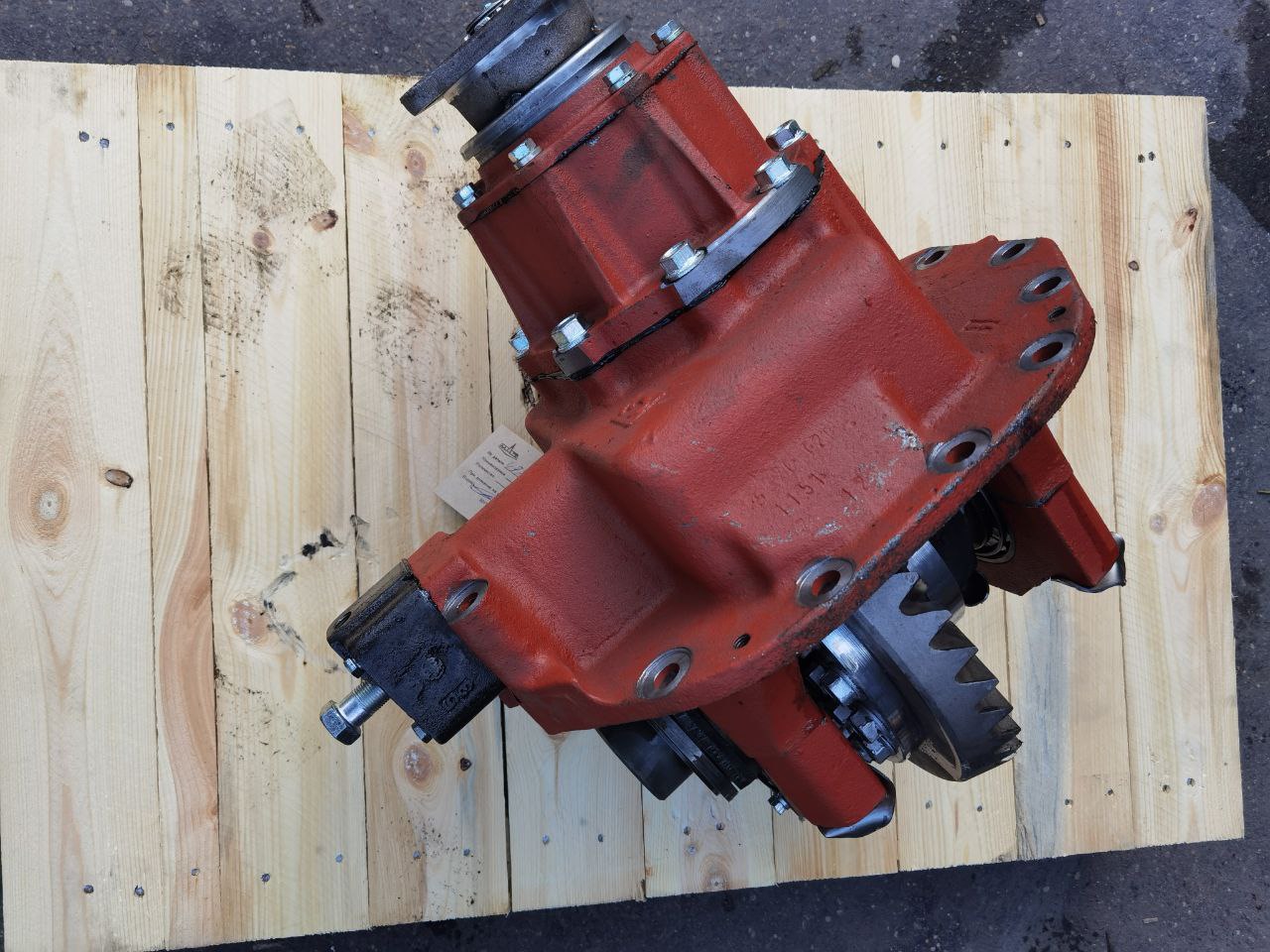

Редуктором заднего моста МАЗ обычно называют центральный узел главной передачи, который принимает крутящий момент от карданного вала, изменяет его направление и передаёт через дифференциал к полуосям. Конструкция зависит от модели моста: универсального редуктора «на любой МАЗ» не существует.
Редуктор, главная передача и мост — не одно и то же
Ведущий мост включает картер, главную передачу, дифференциал, полуоси, ступицы и другие элементы. Центральный редуктор является частью моста. Раздаточная коробка относится к другому узлу трансмиссии: она распределяет момент между мостами и не является разновидностью редуктора заднего моста.
Официальные руководства МАЗ показывают как минимум две конструктивные схемы. На части автомобилей применяется одноступенчатая гипоидная главная передача, собранная с дифференциалом в отдельном картере. На других моделях используется двойная разнесённая передача: центральный конический редуктор работает вместе с планетарными колёсными передачами в ступицах. Поэтому устройство следует проверять по руководству конкретного автомобиля.
Основные элементы центрального редуктора
| Элемент | Функция | Что важно при подборе и дефектовке |
|---|---|---|
| Ведущая шестерня | Получает вращение от карданного вала | Зубья, шлицы, фланец, подшипниковые посадки и совместимость с ведомой шестернёй |
| Ведомая шестерня | Передаёт момент на корпус дифференциала | Число зубьев, парность с ведущей шестернёй, пятно контакта |
| Дифференциал | Распределяет момент между полуосями и позволяет колёсам вращаться с разной скоростью | Сателлиты, крестовина, полуосевые шестерни, чашки и механизм блокировки |
| Подшипники и регулировочные детали | Удерживают взаимное положение шестерён | Преднатяг, люфт, состояние дорожек и сохранение регулировочных комплектов |
| Картер, крышки и уплотнения | Обеспечивают соосность, запас масла и герметичность | Трещины, деформация плоскостей, посадочные места, манжеты и сапун |
Как передаётся крутящий момент
- Карданный вал вращает фланец и ведущую шестерню центрального редуктора.
- Ведущая шестерня входит в зацепление с ведомой и поворачивает направление потока мощности к оси колёс.
- Ведомая шестерня вращает корпус дифференциала.
- Сателлиты и полуосевые шестерни распределяют момент между правой и левой полуосью.
- В мостах с разнесённой главной передачей момент дополнительно изменяется в колёсных планетарных передачах.
При движении прямо и одинаковом сопротивлении колёса вращаются почти с одинаковой скоростью. В повороте дифференциал позволяет наружному колесу пройти больший путь. Механизм блокировки, если он предусмотрен конструкцией, временно ограничивает эту разницу; его устройство и правила применения зависят от модели.
Зачем нужно передаточное число
Передаточное число определяет, во сколько раз главная передача изменяет скорость вращения и крутящий момент. Оно связано с количеством зубьев пары и конструкцией моста. Установка редуктора с другим отношением влияет на обороты, тягу и работу связанных мостов. На автомобилях с ведущей тележкой особенно важно согласование среднего и заднего мостов.
По внешнему виду определить передаточное число надёжно нельзя. Проверяют табличку или маркировку, каталожный номер, модель моста и зубчатую пару. Если узел уже разобран, число зубьев фиксируют вместе с обозначениями обеих шестерён.
Несогласованные передаточные числа в ведущей тележке заставляют колёса стремиться вращаться с разной скоростью и создают постоянное напряжение в трансмиссии. Поэтому похожий корпус и подходящий карданный фланец ещё не подтверждают совместимость. Ведущую и ведомую шестерни рассматривают как согласованный комплект: при ремонте их не смешивают со случайными деталями другой пары, а положение и зацепление регулируют по руководству конкретного моста.
Что проверить перед заказом
- точную модель и VIN автомобиля, год выпуска и колёсную формулу;
- обозначение моста и положение узла: средний, проходной либо задний;
- номер редуктора и передаточное число;
- исполнение фланца, шлицев полуосей и механизма блокировки;
- нужен редуктор в сборе, зубчатая пара, дифференциал или детали ремонта;
- фотографии маркировки, фланца, корпуса и присоединительных мест.
Какие признаки требуют диагностики
Гул под тягой, шум на выбеге, удар при смене нагрузки, нагрев, течь и растущий люфт помогают определить направление проверки, но не являются готовым диагнозом. Источником звука могут быть не только зубья главной пары, но и подшипники, карданная передача, колёсные редукторы или ступицы. При быстром росте температуры, потере масла или металлическом стуке эксплуатацию прекращают.
Материалы по редукторам МАЗ
- Виды редукторов МАЗ и правила подбора
- Признаки неисправностей редуктора МАЗ
- Ремонт и дефектовка редуктора МАЗ
- Обслуживание редуктора МАЗ
Техническая основа статьи
Конструктивные различия сверены по руководствам по эксплуатации автомобилей МАЗ: двойная разнесённая главная передача и одноступенчатая гипоидная передача. Для ремонта используют руководство конкретной модели и результаты измерений.
